TAMIYA PEUGEOT 206 WRC

TAMIYA[田宫] 1:24 标致 PEUGEOT 206 WRC

小T搞了个民用组的比赛,然而我一没有那个实力,二也没打算在这种兴趣爱好上去“比”一下什么的。不过参与就有送个论坛徽章,赶脚积累下论坛等级倒也是好的。那么目标就是混个参与奖(好没出息)。

本次自己的挑战在于初次加灯。期间得到“星小兰”的各种指导,表示感谢!车体不是这次努力的重点,只用了一套简版的蚀刻片,基本算直做。

TAMIYA PEUGEOT 206 WRC

内构图

“传统过程”的图没怎么拍,直接上完工照。

IMG_3632 IMG_3634 IMG_3636 IMG_3638 IMG_3639 IMG_3640

安全带用的是遮盖带裁细了上色。

加灯的过程

全车只用了1种灯,就是0603的白色贴片LED。

IMG_3629 IMG_3658

这个大灯的灯杯不是特别好弄,偶怎么第一次就选到这种形状个灯杯……
先剪掉零件本来的突出,打个1mm左右的洞。以兰总的办法,用2个LED背靠背焊接成一组,每个灯杯放2组,即1个灯杯里4个LED。根据灯碗的形状和反射方向,一组左右放置,另一组上下放置。背后用田宫的AB胶粘住。使用AB胶主要是干得快,粘得牢固,而且绝缘。

IMG_3630 IMG_3660

尾灯没有考证,根据零件形状装了3个LED,都避免直接向外照射,尽量照向灯杯,靠其反射出来,光线会相对柔和些。粘好以后在LED上也涂上透明红。

IMG_3657

这是引擎室。电池和开关都安置在这里了。开关是一个5mm见方的自锁开关。正好塞入零件左边那个小格子里。开关上方黑色T型的那是从流道上剪了一截,正好背面是平面。也用AB胶牢固黏住以固定开关。这里要吃力的,所以泛滥了一下胶水。
旁边的稍大的格子是1220的2颗纽扣电池并联。本来只计划用1颗,兰总提示纽扣电池输出功率不高,灯接多了就不亮了,于是并联2颗。实测的确是明显提高了亮度。

IMG_3662

开关的另一面,也就是车底反过来的样子。零件上正好对应的地方有3个孔的形状。打通之,在改造棒的一头粘上一小片改造版,从中穿过。另一头就是自锁开关了。

IMG_3642

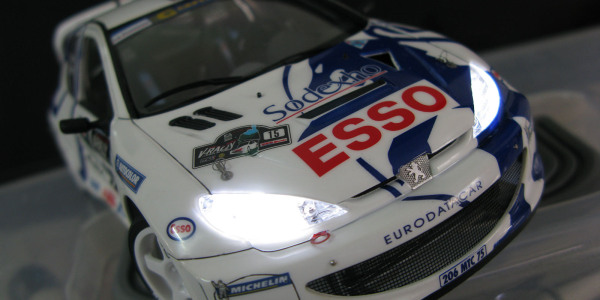

测试图。前大灯效果很不错。至少我很满意了。而且灯光的确是往前打的。

IMG_3648

后面就比较遗憾了。一个是尾灯里的LED不知道什么缘故,粘好以后有几颗变得很暗很暗。左边2颗,右边1颗都暗了,导致尾灯是这么个情况。
另外牌照灯一开始就新鲜开了个孔,后来实测是这个效果也没办法勉强装上了。应该做成散射的。或者开2个牌照灯。

灯光很难拍啊……TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC

最终的成品照

TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC TAMIYA PEUGEOT 206 WRC
TAMIYA PEUGEOT 206 WRC

小T贴:http://bbs.xiaot.com/forum.php?mod=viewthread&tid=926282
