DIY简易LC滤波器消除FPV画面干扰

文章目录[隐藏]

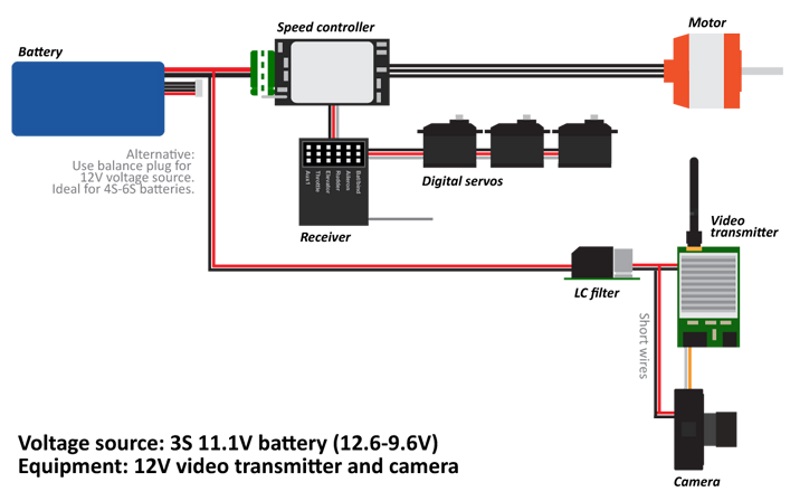

FPV画面中常出现黑色的横线干扰,特别是一启动电机后更明显。因为电机消耗的电流大且波动频繁,同样接入动力电池的FPV摄像头和图传的供电就很不稳定,很容易受到影响。最简单的解决办法是用另一块电池给摄像头和图传单独供电。但另一块电池会很重啊,还麻烦。所以另一个办法就是接入一个简单的滤波电路来滤除大部分干扰。DIY一个轻松简单愉快~

电路图(出处

lc-power-filter-300x164

动力电的正极先进入电感,从电感出来的正极处再和负极之间并两颗电容(注意电容极性)即可。然后给摄像头和图传供电。

其中D1的硝基二极管其实可以省,只要自己小心不要接反就行。元件我零件包里只找到个330uH电感和470uF电容,也能用。注意元件的耐压值,我电容只找到16V的,勉强够用,但动力电最多只能3S。推荐最好在25V以上,这样可以支持到4S。

做了一半才想起来拍个照

IMG_3795 IMG_3797 IMG_3798

最后外面整体再套个大热缩管就完工啦。

改完实测,在单电机的固定翼上,黑线基本已经不可见了。在穿越四轴上尚不能完全消除黑线但也改善了很多。

忘记截图,借用两张网上的对比图

lc filter maxresdefault

价廉物美,效果拔群。
