自制艾斯特SC-608 SC-620升级线scLinker刷新固件

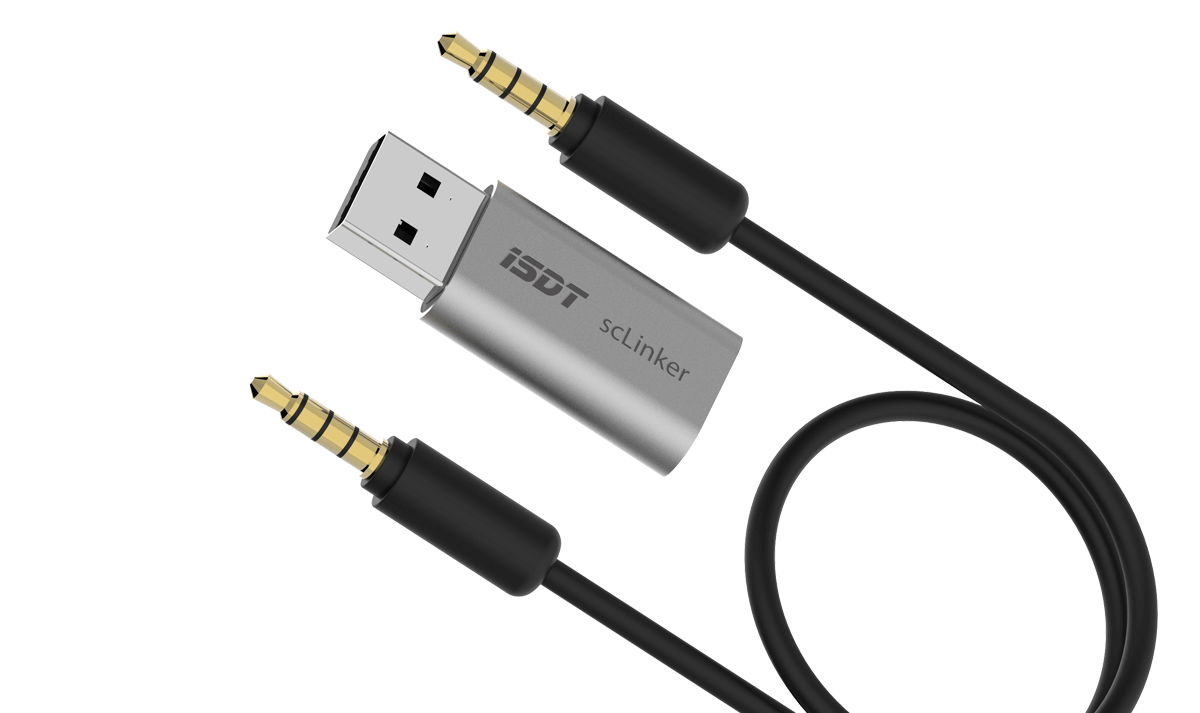

之前陆续上了SC608评测SC608评测后续更新SC620评测,可看到新的软件系统带来了很大的提升,对于第一批的老用户来说都非常值得升级。然而不巧艾斯特的刷机线scLinker似乎有点难产……所以如果你有电烙铁且等不及了,就自己DIY一条。

所需要的材料很简单:

  • 输出是5V版本的FTDI模块一枚,推荐FT232,CP2102。稳定性佳。
  • 三环四芯的3.5mm耳机头一枚。
  • 几条母头的杜邦线
  • 艾斯特官网下载升级程序:http://www.isdt.co/scLinker.html

IMG_4549

步骤同样简单,先上针脚定义,注意其中DTR其实是不需要接的。

pinout

拆开音频头,用万用表确认每一个焊点对应的针脚定义,剖开杜邦线,逐一焊接到耳机头上。

IMG_4552

请忽略渣焊工……盖子装起来就看不到了……

IMG_4553

再次用万用表确认每个针脚连对,没有短路和断路。然后和FTDI模块以TX-RX, RX-TX, GND-GND顺序插好,DTR用不着接。

IMG_4555

电脑插上FTDI模块,安装好驱动。然后给充电器上电,推荐用一颗充满电的电池作为电源。运行SC608升级程序。

sc608_upgrade

点击Update Now即可一键更新。(如果你的模块没有安装驱动,也可以在这里尝试点击Install Driver安装驱动。不过我个人喜欢去官方网站找驱动自己安装。)

sc608upgrading

看到这个界面就表示正在刷新了。过程中千万不要手贱去碰线啊模块啊电池啊什么的,我不清楚意外中断会不会导致SC608变砖,希望你也不会有这个机会知道……升级完成充电器会自动重启,看看版本号。

IMG_4560

刷好以后可以用Rename来给充电器改名。不用重启立刻可见效果哦。

IMG_4556

如果Update Now或者Rename时提示找不到充电器:

scu_notfound

尝试在FTDI这头互换TX和RX线并重试,如果还是不行,仔细检查各个焊点、连接、针脚定义等。
